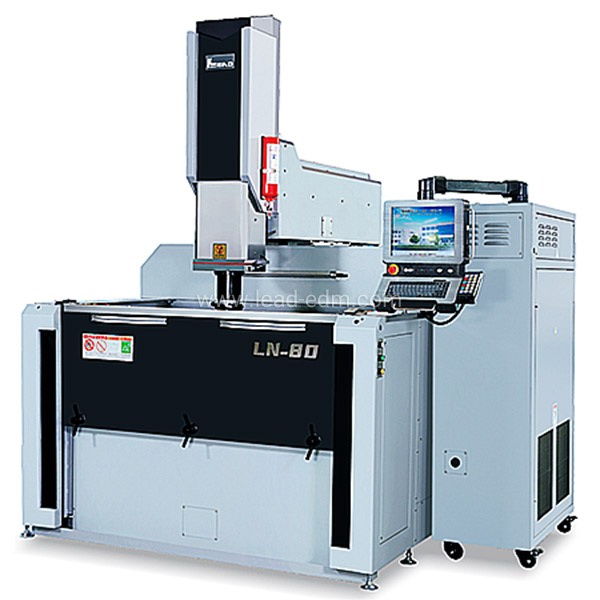

群基镜面火花机LN80 在放电加工三大性能指标(光洁度、速度、损耗)有效提升,镜面火花机 LN40 将成为针对高要求放电加工的群基主力机型。
镜面火花机LN80 搭载高速运算 CPU、采用触控式操作界面作业方便、及直接式传动机构、刚性铸体配合 AC 伺服电机驱动、精密过滤系统及介质温度稳定系统、远程通讯及工业4.0通讯协议、PEAK 镜面回路可实现放电加工表面粗细度≤Ra0.1µm
LN80机械参数:
机型 | 单位 | LN80 |
机械结构 |
|
牛头式 |
X轴行程 | mm | 800 |
Y轴行程 | mm | 500 |
Z轴行程 | mm | 400 |
工作台尺寸 | mm | 1000*600 |
加工头板距工作台面最高/最低 | mm | 850/450 |
油槽内径尺寸 | mm | 1590*985*595 |
最大油箱容量 | Litre | 1000 |
最大电极重量 | kg | 100 |
最大工件重量 | kg | 2000 |

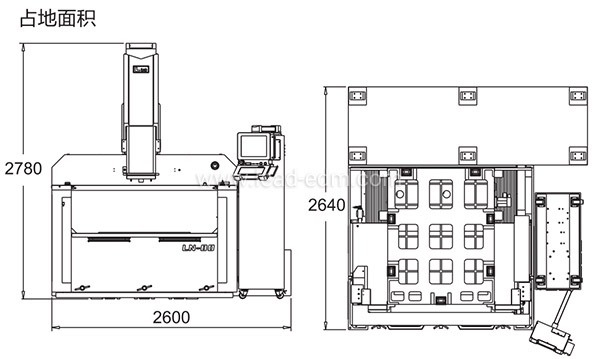

机器尺寸 | mm | 2600*2640*2780 |
机器总重 | kg | 5400 |
最高液面高度到台面距离 | mm | 420 |
油槽型式 |
|
上下拉(手动) |
最大加工电流 | A | 60A |
最细表面光洁度 | μm Ra. | ≤0.1 |
A3电柜控制器特性
加工性能
|
镜面加工稳定,速度快,适合批量生产加工
|
石墨加工电路,放电加工不积碳
|
|
采用的电路设计,实现高性能石墨加工
|
|
钨钢电路,放电加工速度快,表面粗糙度可达Ra0.3以下
|
|
深孔、连接器等电极,模具加工
|
|
绝对式伺服驱动控制
|
电源启动,即开即用免归零,保证了摇动或C轴放电异常断电的位置
|
支持工业4.0通讯协议
|
I/O界面控制采用EtherCAT工业4.0通讯协议,对于I0运动,放电等信号进行列表运算处理,大幅降低传输过程受噪声干扰影响,提高信号可靠性,正确性
|
触控显示面板,支持USB和具备网络通信功能,可透过网线连接互联网进行远程协助调试及FTP档传输,可线上查看机器运行状态
|
|
丰富自动化界面
|
具备远程指令传输,进行机器定位,加工,机器状态回传,可针对自动化加工方案,进行搭配
|
采用工业控制主机,具有良好的信号处理及运行的稳定性
|
|
具备G代码编辑功能,解决复杂加工路径需求
|
|
控制器达到纳米级0.0001mm解析度
|
|
支持C轴和刀库的智能化无人加工(选配)
|
|
支持远程诊断、监控和调试(选配)
|
A3电柜控制器效果
标准配件
- 自动灭火器
- LED工作灯
- 过滤器
- 磁性喷油座
- 三爪自定心夹头
- 夹具
- 工具箱与工具
选配件
- ATC自动换刀系统
- C轴
- 冷却器
- 磁盘
- EROWA或3R夹具
- 稳压器
