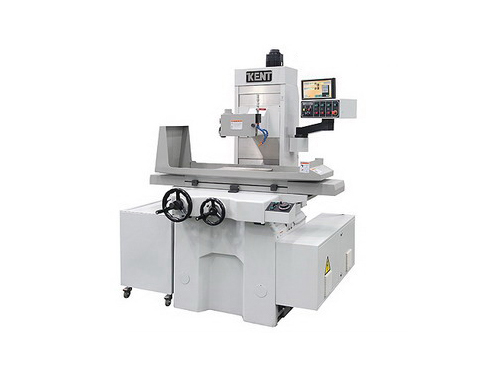

建德磨床KGS52M1/WM 规格表
工作台面积 | 500mm*200mm |
左右、前后最大移动量 | 550mm*220mm |
工作台至主轴中心距离 | 450mm(575**) |
前后手轮最小进给 | 0.02mm |
上下手轮最小进给(MPG) | 0.001mm、0.01mm、0.1mm |
机床高度 | 1920mm |
占地面积 | 2450mm*1800mm |
机床重量 | 1400kg(1600kg) |
高精度磨床搭载光栅尺定位的上下传动系统
上下轴采C3级滚珠丝杆,搭配SP级高精密线性滑轨,配合伺服马达驱动,上下轴位置以高精度光栅尺显示与MPG微进给,最小微进给可达0.001mm,进给精度与准确性高,适合高精度研削。
高精度磨床采用稳定的三轴导轨
左右采复列滚珠导轨结构,手动操作轻便;前后轴采双V贴特佛龙滑动导轨;上下轴采SP级精密线性滚动导轨,具高精度、高稳定性与操作便利性。
高刚性铸件体
铸件体经由工程仿真分析(cosmos)计算,立柱及机头采双层璧设计,具高抗弯与抗扭刚性。
高精度之弹统式主轴
磨床主轴由建德本厂自行研发与制作,从外管之原料开始至组装(除进口轴承外),在温控及无尘车间装配,正因在这样严格的生产条件下,主轴受温度变化影响小,噪音低及无振动,能够提供多年的服务而不产生问题。 本机台并采用弹统式主轴之设计,搭配CP4级精密斜角滚珠轴承、V3级低振动马达与动平衡后,安装于机头座上,保证主轴之偏转低于 0.002mm.。
自动润滑系统
采循自动润滑装置,各传动螺杆和滑动面均得到润滑,润滑系统配有自我检测功能,当油罐内液位降低到设定位置时,液位开关发出警报。
电气控制系统
专业设计电气控制系统,符合CE安全要求,工作可靠,噪音低,震动小,可靠保证高精度磨削的需要。
图型化操作面板
操作面板箱采固定式设计,操控集中于操作面板上,符合人体工学;操作面版采图型化设计,功能一目了然,操作简便易学。
高精度磨床标配PLC电气控制系统
LCD触控屏幕,软键式面板,各项研磨条件设定一目了然,触控屏设置多样磨削方式,操作简单、方便。易学易懂,无需经过专业的培训,其参数以闪存(Flash RAM)方式记忆储存,没有停电遗失数据的问题。
防溅大墙板
机台后方可加装防溅大墙板,可有效遮挡研磨水和铁屑飞溅到机器后方,不仅可维持机器之清洁度,甚至避免研磨液喷进机器之滑轨,确保机器之寿命和精度。
型号说明
KGS-52M1(三轴全手动精密型)
KGS-52WM(三轴自动,上下程序控,制精密型)
KGS-52M1/WM配置
砂轮及法兰、脚垫及螺丝、平衡台及平衡棒、砂轮修整器、工具及工具箱、冲水或吸尘装置、光学尺、上下伺服电机、磁性过滤器;
关于磁盘(52M1为永磁吸盘,52WM为电磁吸盘)。
