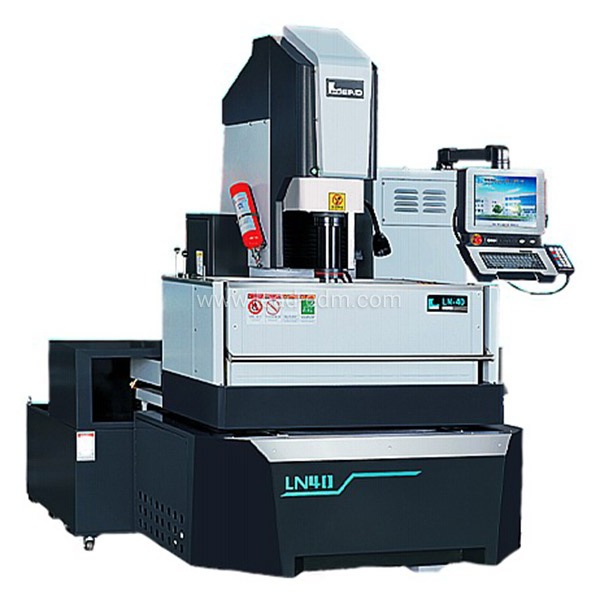

LN40（选配电极库）
群基镜面火花机 LN40 在放电加工三大性能指标（光洁度、速度、损耗）有效提升，镜面火花机 LN40 将成为针对高要求放电加工的群基主力机型。
镜面火花机 LN40 搭载高速运算 CPU、采用触控式操作界面作业方便、及直接式传动机构、刚性铸体配合 AC 伺服电机驱动、精密过滤系统及介质温度稳定系统、远程通讯及工业4.0通讯协议、PEAK 镜面回路可实现放电加工表面粗细度≤Ra0.1µm
LN40机械参数
| 机型
|
单位
|
LN-40
|
LN-40
|
| 机械结构
|
|
C型
|
C型
|
| X轴行程
|
mm
|
400
|
选配450
|
| Y轴行程
|
mm
|
300
|
300
|
| Z轴行程
|
mm
|
300
|
300
|
| 工作台尺寸
|
mm
|
700*400
|
700*400
|
| 加工头板距工作台面最高/最低
|
mm
|
535/235
|
535/235
|
| 油槽内径尺寸
|
mm
|
1040*610*384
|
1040*610*384
|
| 最大油箱容量
|
Litre
|
400
|
400
|
| 最大电极重量
|
kg
|
50
|
50
|
| 最大工件重量
|
kg
|
400
|
400
|

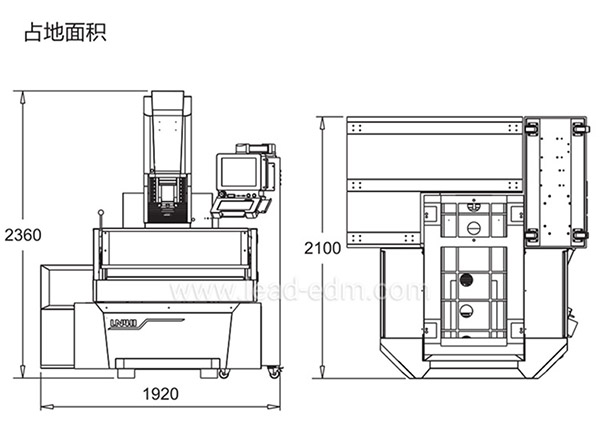

| 机器尺寸
|
mm
|
1920*2100*2360
|
1920*2100*2360
|
| 机器总重
|
kg
|
2000
|
2000
|
| 油槽型式
|
|
上下拉
|
手动
|
| 最大加工电流
|
A
|
30A
|
选配60A
|
| 最细表面光洁度
|
μm Ra.
|
≤0.07
|
≤0.07
|
LN40机械特性
| 控制精度
|
镜面火花机伺服驱动单位达0.0001mm、具备定位及放电加工能力。
|
| 精密过滤
|
搭载高密度过滤器、火花油过滤效果佳、滤芯更换保养方便容易。
|
| 刚性结构
|
XY轴十字座结构控制运动的平衡性、 底盘的重心稳固式设计，使得摇动扩孔加工达到高精度高稳定性。采用 FC30 铸件制造并经过时效处理、工作台表面硬度达到HRC45度以上。
|
| 刚性主轴
|
镜面火花机 LN40 搭载配重装置的主轴、反应灵敏且刚性强。
|
| 传动顺畅
|
三轴精密滚珠丝杆降低背隙，保证了伺服传动精度、可承受放电加工中产生的重力加速度、同时降低丝杆热伸长变形问题。 三轴采用AC伺服电机、系列机型通过激光校正保证全行程定位精度。
|
| 简洁外观
|
镜面火花机 LN40 外观美学设计简约大方、兼顾实用且不占空间。
|
A3电柜控制器规格
| 机型
|
单位
|
A3
|
||
| 电器规格
|
A
|
30A
|
60A
|
60A(双头机*2)
|
| 输入电压
|
3ΦV
|
220、346、380、415
|
220、346、380、415
|
220、346、380、415
|
| 电源容量
|
KVA
|
8
|
14
|
16
|
| 加工电压
|
V
|
90/100/120
|
90/100/120
|
90/100/120
|
| 高压选择
|
V
|
300
|
300
|
300
|
| 最小放电时间
|
μs
|
0.5
|
0.5
|
0.5
|
| 最小休止时间
|
μs
|
0.5
|
0.5
|
0.5
|
| 最大加工速度
|
mm/min
|
270(30A)
|
580(60A)
|
580(60A)
|
| 最细表面光洁度
|
μmRa.
|
≤0.07
|
≤0.1
|
≤0.1
|
| 最小电极消耗比
|
%
|
0.1
|
0.1
|
0.1
|
| 最小定位分辨率
|
μm
|
0.1
|
0.1
|
0.1
|
| 重量
|
kg
|
210
|
210
|
210
|
| 备注
|
|
(LN30、LN40、 LN40S)
|
(LN60、LN80)
|
(LN120以上和双头机)
|
A3电柜控制器特性
| 加工性能
|
镜面加工稳定，速度快，适合批量生产加工
|
| 石墨加工电路，放电加工不积碳
|
|
| 采用的电路设计，实现高性能石墨加工
|
|
| 钨钢电路，放电加工速度快，表面粗糙度可达Ra0.3以下
|
|
| 深孔、连接器等电极，模具加工
|
|
| 绝对式伺服驱动控制
|
电源启动，即开即用免归零，确保摇动或C轴放电异常断电的位置保证
|
| 支持工业4.0通讯协议
|
I/O界面控制采用EtherCAT工业4.0通讯协议，对于I0运动，放电等信号进行列表运算处理，大幅降低传输过程受噪声干扰影响，提高信号可靠性，正确性
|
| 触控显示面板，支持USB和具备网络通信功能，可透过网线连接互联网进行远程协助调试及FTP档传输，可线上查看机器运行状态
|
|
| 丰富自动化界面
|
具备远程指令传输，进行机器定位，加工，机器状态回传，可针对自动化加工方案，进行搭配
|
| 采用工业控制主机，具有很好的信号处理及运行的稳定性
|
|
| 具备G代码编辑功能，解决复杂加工路径需求
|
|
| 控制器达到纳米级0.0001mm解析度
|
|
| 支持C轴和刀库的智能化无人加工(选配)
|
|
| 支持远程诊断、监控和调试(选配)
|
A3电柜控制器效果
选配件
- ATC自动换刀系统
- C轴
- 冷却器
- 磁盘
- EROWA或3R夹具
- 稳压器
